Le Bragglogger® est conçu pour enregistrer et transmettre les données prises par des capteurs à fibre optique à réseau de Bragg (FBG).

La fibre optique au service du monitoring

Il permet la lecture automatique et indépendante de différents types de capteurs à fibre optique (capteurs de température, de déformation, inclinomètre, pression, jauges de contraintes optiques, etc). Il est particulièrement adapté pour la surveillance des réseaux de structures et d’infrastructures dans leur environnement (température, humidité, déformation).

Basé sur une technologie robuste et peu consommatrice d’énergie, le BraggLogger® fonctionne dans des environnements difficiles de manière autonome pendant plusieurs semaines.

L’unité BraggLogger® est fournie avec les logiciels et programmes pour collecter, stocker et transférer les données. Un logiciel de visualisation des données fournit l’état de chaque capteur en temps réel. Des seuils d’alarmes préconfigurés peuvent déclencher des actions basées sur les données mesurées (journal des données, alarmes sonores et visuelles, alertes d’évacuation).

Contactez nos experts

Yassine CHAFIQ

Directeur général adjoint - Directeur des opérations SOCOTEC Monitoring France

Directeur général adjoint - Directeur des opérations SOCOTEC Monitoring France

Yassine.CHAFIQ@socotec.com

Raphaël LECLERCQ

Responsable du pole DATA chez SOCOTEC Monitoring France

Responsable du pole DATA chez SOCOTEC Monitoring France

raphael.leclercq@socotec.com

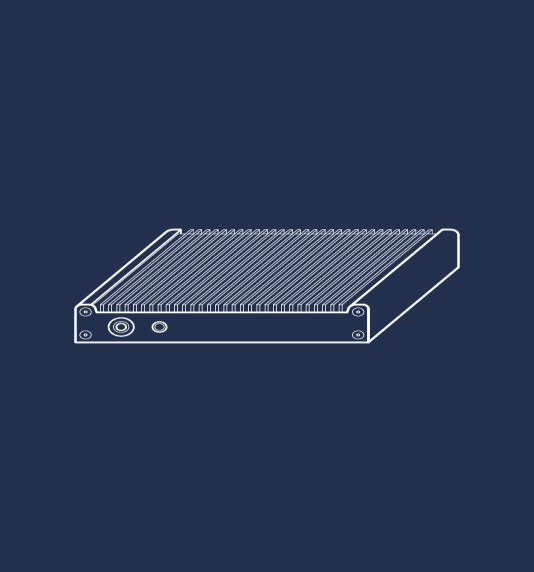

cementyscapteurs-braglogger

Bragglogger® : enregistreur de donnéesdatatys-plateforme-iot

Applications

Le BraggLogger permet d’interroger de nombreux types de capteurs :

  • Pression
  • Température
  • Contrainte
  • Inclinaison
  • Accélération

Le BraggLogger permet d’interroger de nombreux types de capteurs :

  • Pression
  • Température
  • Contrainte
  • Inclinaison
  • Accélération

CARACTÉRISTIQUES

BraggLOGGER®

CAPTEUR

Type de boîte

Boite étanche de paillasse ou de terrain

Dimensions du boîtier

330x165x255 mm Autres dimensions possibles sur demande

Température de fonctionnement de

-10°C à 40°C

Enregistreur de données

Affichage, contrôle et mesure 1, 2 ou 4 entrées optiques avec possibilités de multiplexage (jusqu'à 20 capteurs FBG sur chaque canal)

Résolution

1pm (à 2,5 kHz)

Taux d'acquisition des données

100 Hz (statique) à 2,5 kHz (dynamique)

Gamme de mesures

1510 nm - 1590 nm (plage étendue)

Masse totale sans capteur

<3 kg (dépend des options)

Communication

USB2.0 et 3.0 En option : GSM, RS232, Ethernet. Fréquence radio 2.4GHz (50mW) à spectre étalé et saut de fréquence (licence non requise en Europe)

Capteur de sortie

Connecteurs FC / APC. Possibilité de sortie sur connecteur E2000 / APC ou SC / APC en option. Possibilité de sortie sur connecteur pour connexion fibre optique monomode (G652) FC / APC ou E2000 / APC
