    Le CrackLog® est un capteur conçu pour mesurer de manière précise l’ouverture de fissures dans le cadre de la surveillance d’infrastructures. Le CrackLog est une solution complètement autonome, qui peut être installé dans des environnements difficiles.

    Etre accompagné par SOCOTEC

    socotec_trusttech_bysocotec-logo



    SOCOTEC vous accompagne dans l’exploitation et la maintenance de votre projet, en vous proposant son expertise technologique et data



    Le CrackLog®, un capteur conçu pour surveiller les fissures

    Sa très basse consommation d’énergie est particulièrement adaptée pour de la surveillance long terme. Il peut envoyer de façon sans fils toutes ses données grâce à la technologie LoRaWAN sur de très longues distances et peut être configuré à distance pour modifier sa fréquence d’acquisition Basé sur la technologie potentiométrique, le CrackLOG est un capteur robuste. Il peut être utilisé seul ou en combinaison avec plusieurs autre CrackLOG pour suivre l'évolution globale d'une fissure.

    Une mesure de la température est également faite afin de corriger les effets thermiques sur la fissure. Ceci permet également de discerner les fissures dites actives (évolutions irréversibles) des fissures passives (impactées seulement par la température).

    image background

    Contactez nos experts

    jean trautsolt

    Jean TRAUTSOLT

    Responsable R&D SOCOTEC Monitoring France

    Responsable R&D SOCOTEC Monitoring France

    contact@socotec-pros.fr
    yassine chafiq

    Yassine CHAFIQ

    Directeur général adjoint - Directeur des opérations SOCOTEC Monitoring France

    Directeur général adjoint - Directeur des opérations SOCOTEC Monitoring France

    contact@socotec-pros.fr

    Il existe en version filaire RS485 ou sur batterie dans une version sans fil LoRa. La version filaire permet de créer une chaine. La version sans fil permet de mesurer sur plusieurs années dans des endroits difficiles d'accès ou lorsque les capteurs sont éloignés les uns des autres.

    L’affichage des données via la plateforme Datatys offre une surveillance simplifiée, efficace et en continue.

    image background

    CrackLog®

    Applications

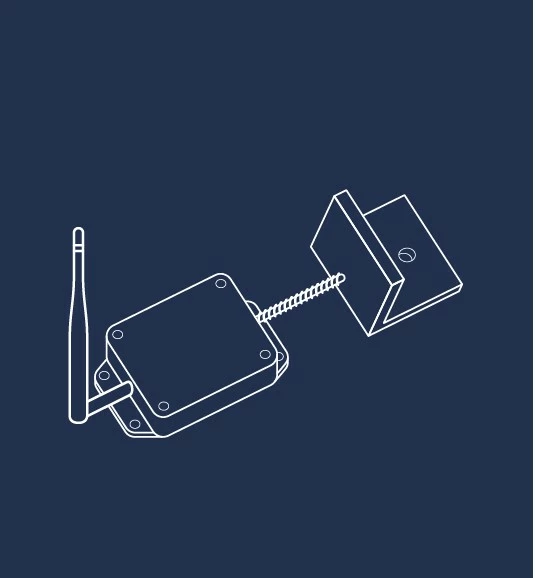

    socotec-cracklog-fissures-surveillance

    Le CrackLOG permet de surveiller :

    • Les évolutions de fissures dans un mur ;
    • La déformation d'une poutre en flexion après l'application d'une charge ;
    • Les monuments historiques.

    Le CrackLOG permet de surveiller :

    • Les évolutions de fissures dans un mur ;
    • La déformation d'une poutre en flexion après l'application d'une charge ;
    • Les monuments historiques.

    CARACTÉRISTIQUES

    CrackLOG®

    CAPTEUR

    Technologie

    Palpeur potentiométrique de déplacement linéaire

    Gamme de mesure

    25mm / 50mm / 100

    Précision pleine échelle

    ±0,05% FS

    Résolution

    10µm

    MECANIQUE

    Dimensions capteur (sans antenne)

    145x80x40mm

    Température d’utilisation

    De -20°C à 70°C

    Indice de protection

    IP67

    Poids

    450g

    Matériau

    Aluminium

    LoraWAN

    Réseau sans fils

    Privé avec Gateway / Opéré Orange ou Objenious

    Technologie

    ABP/OTAA

    Fréquence Lorawan

    EU868MHz

    Portée

    Jusqu’à10km

    Fréquence d’émission

    > 1 min
