Dynavib / Dynaohm®  est une cellule de charge à résistance électrique pour ancrages consiste en un anneau d’acier inoxydable intégrant de 8 à 16 jauges de contraintes à résistance électrique dans une configuration de pont complet.

Etre accompagné par SOCOTEC

 socotec_trusttech_bysocotec-logo



SOCOTEC vous accompagne dans l’exploitation et la maintenance de votre projet, en vous proposant son expertise technologique et data.



Le Dynavib / Dynaohm® est un capteur pour les mesures de charge sur ancrage

Cette conception de la cellule permet minimiser l’influence de l’excentricité du chargement. Les cellules sont disponibles dans de nombreux diamètres. Les cellules sont équipées d’un convertisseur 4-20mA pour simplifier les technologies de lecture.

Comme leur nom l’indique, les cellules de charge sont utilisées pour surveiller la charge d’ancrage.

Les cellules sont très résistantes à la charge. Toutefois, le convertisseur 4-20mA est en plastique et donc assez fragile. C’est pourquoi, il faut bien le protéger en l’utilisant.

Contactez nos experts

Yassine CHAFIQ

Directeur général adjoint - Directeur des opérations SOCOTEC Monitoring France

Directeur général adjoint - Directeur des opérations SOCOTEC Monitoring France

Yassine.CHAFIQ@socotec.com

Fabrice GIRARDOT

Ingénieur expert SOCOTEC Monitoring France

Ingénieur expert SOCOTEC Monitoring France

fabricegirardot@cementys.com

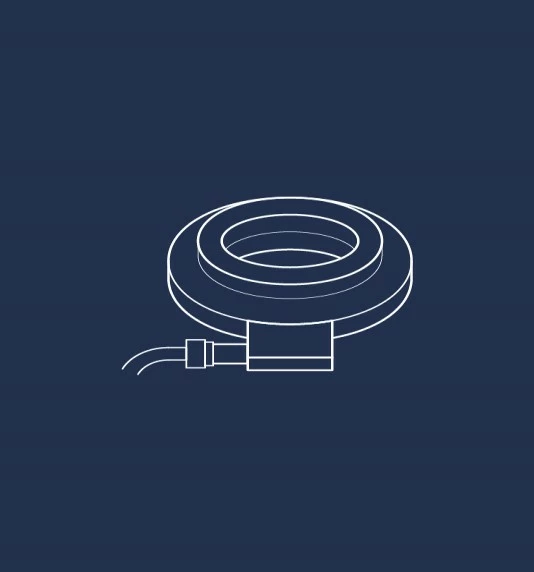

cementyscapteurs-dynavib

DYNAVIB / DYNAOHM® charges électrique pour ancrages

Applications

  • Murs de soutènement
  • Fouilles
  • Tunnels
  • Parois moulées
  • Boulons et barres
  • Glissements de terrain
  • Murs de soutènement
  • Fouilles
  • Tunnels
  • Parois moulées
  • Boulons et barres
  • Glissements de terrain

CARACTÉRISTIQUES

DynaVIB / DynaOhm®

CAPTEUR

Gamme de mesure (gamme FS) en kN

de 300 à 2500 kN

Capacité en surcharge

150% FS

Résolution

0.06% FS

Précision EMP Pol. (1)

< ±0.5% FS

Dérive en température

< 0.005% FS / °C

Signal de sortie

1.5 mV/V à FS ou 2.0 mV/V à 2500 kN

Alimentation

de 2V DC à 10V DC

Résistance du pont

  • 700 Ω de 300 à 750 kN FS (8 jauges de contrainte)
  • 1400 Ω de 1000 à 2500 kN FS (16 jauges de contrainte)

Température

De -30°C à +70°C B15

Matériaux

Acier inoxydable 17- 4 PH

Protection électrique

> 5 GΩ

Etanchéité

IP68 jusqu’à 100 kPa
