    Le capteur StrainLux® est constitué d’un corps d’épreuve monolithique souple à coller sur l’élément à mesurer (jauge optique). Une fibre optique en silice, dans laquelle est inscrite un réseau de Bragg, est durablement prétendue dans cette jauge de déformation.

    Etre accompagné par SOCOTEC

    socotec_trusttech_bysocotec-logo



    SOCOTEC vous accompagne dans l’exploitation et la maintenance de votre projet, en vous proposant son expertise technologique et data.



    Le Strainlux® est un capteur pour les mesures des déformations et des contraintes dans le béton par fibre optique

    Le système d’attache de la fibre est constitué par un dispositif garantissant un maintien sans dérive de la fibre après vieillissement thermique (3 cycles à -20 / 65°C).

    Le réseau de Bragg est un microcomposant optique passif photo-inscrit à l’intérieur de la fibre. Lors de sa lecture (tel un code barre) ce réseau est inondé par une lumière à large spectre.

    Des déformations micrométriques de la jauge induisent des variations, induisant à leur tour des variations de la longueur d’onde réfléchie. La lecture du réseau peut être réalisée à plusieurs kilomètres de distance.

    Contactez nos experts

    jean-baptiste-paris

    Jean-Baptiste PARIS

    Directeur Général Adjoint - Directeur Business Line Industrie, Energie, Equipement et Environnement (I3E) chez SOCOTEC Monitoring France

    Directeur Général Adjoint - Directeur Business Line Industrie, Energie, Equipement et Environnement (I3E) chez SOCOTEC Monitoring France

    Jean-Baptiste.PARIS@socotec.com
    quentin-pochez

    Quentin POCHEZ

    Ingénieur d’études méthode et étude de prix SOCOTEC Monitoring France

    Ingénieur d’études méthode et étude de prix SOCOTEC Monitoring France

    Quentin.POCHEZ@socotec.com
    cementyscapteurs-strainlux

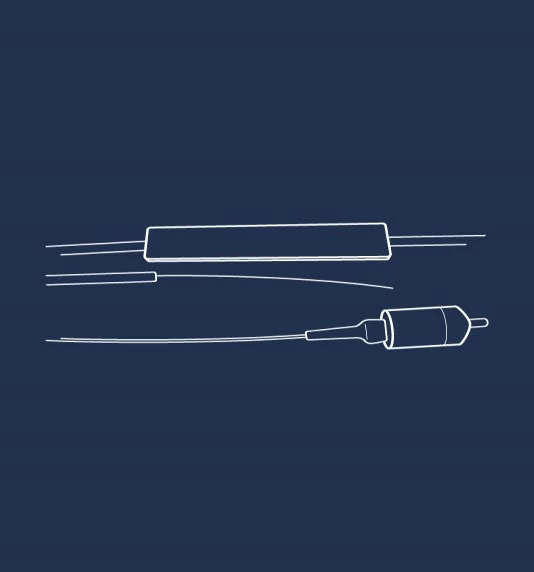

    Strainlux® : jauge de déformation à fibre optique microlux

    Applications

    • Mesurer les déformations totales.
    • Surveillance dans tous les types d’environnements électromagnétiques (foudre, câble, haute tension, bruits électromagnétiques).
    • Mesurer les déformations totales.
    • Surveillance dans tous les types d’environnements électromagnétiques (foudre, câble, haute tension, bruits électromagnétiques).

    CARACTÉRISTIQUES

    StrainLUX®

    CAPTEUR

    Technologie

    FBG

    Gamme de mesure longueur d’onde

    10 nm max (possibilité de réduire en vue de multiplexage suivant l’application) Fréquence centrale ajustable dans la gamme 1520-1570 nm

    Gamme de mesure déformation

    ± 5000. 10-6 (réglable suivant multiplexage)

    Résolution en déformation

    ± 0.5 10-6

    Température d’utilisation

    De -20°C à -80°C

    Conditions d’utilisation

    • Résistant aux chocs, rayonnements électromagnétiques, environnements corrosif et alcalin.
    • Protection IP69K jusqu’à 100 bars.

    Fréquence de mesure

    1Hz à 25kHz suivant interrogateur

    Longueur de la base de mesure du capteur

    20 mm en version standard

    Masse sans câble

    20 g

    Sortie câble

    1 fibre optique gainée 2 ou 3 mm (possibilité de tube renforcé en inox 5mm)

    Options

    Centrale d’acquisition BraggLogger© (statique et/ou dynamique)

    Besoin de mesurer les déformations et les contraintes dans le béton ? Contactez-nous
