MicroVib / MicroVib RR®  est conçu pour mesurer localement les déformations totales subies par le béton (déformations de retrait, déformations thermiques, gonflements pathologiques, déformations mécaniques) ou l’acier.

Etre accompagné par SOCOTEC

socotec_trusttech_bysocotec-logo

SOCOTEC vous accompagne dans l’exploitation et la maintenance de votre projet, en vous proposant son expertise technologique et data.





MicroVib / MicroVib RR®, Capteurs pour les mesures de déformations et contraintes

La mesure est basée sur la technologie éprouvée de la corde vibrante, qui garantie un suivi avec de grandes longueurs de câble et sur des longues périodes sans aucune maintenance.

Le capteur MicroVib© est constitué d’un corps d’épreuve monolithique souple, qui comporte deux joues définissant la longueur de mesure. La mesure de cette fréquence peut s’effectuer sur de grandes distances de câblage.

La version MicroVibRR© est quant à elle constituée de matériaux résistants aux radiations.

Contactez nos experts

Yassine CHAFIQ

Directeur général adjoint - Directeur des opérations SOCOTEC Monitoring France

Directeur général adjoint - Directeur des opérations SOCOTEC Monitoring France

Yassine.CHAFIQ@socotec.com

Fabrice GIRARDOT

Ingénieur expert SOCOTEC Monitoring France

Ingénieur expert SOCOTEC Monitoring France

fabricegirardot@cementys.com
cementys-capteurs-microvib-extensometre-cord-vibrante

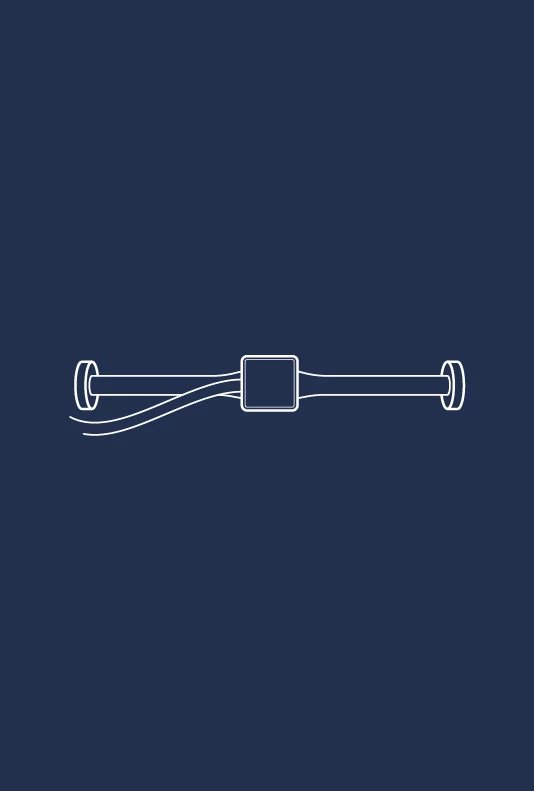

MICROVIB / MICROVIB RR® extensomètre à corde vibrante

Applications

  • Mesurer localement les déformations totales du béton et les variations de température.
  • Détecter la microfissuration d’une pièce en béton.
  • Mesurer l’ouverture des microfissures dans le béton.
  • Évaluer les variations de contraintes mécaniques dans le béton.
  • Mesurer localement les déformations totales du béton et les variations de température.
  • Détecter la microfissuration d’une pièce en béton.
  • Mesurer l’ouverture des microfissures dans le béton.
  • Évaluer les variations de contraintes mécaniques dans le béton.

CARACTÉRISTIQUES

Microvib / Microvib RR®

CAPTEUR

Gamme de mesure en fréquence

900Hz – 1200Hz

Gamme de mesure de déformation

3000 μm/m

Résolution

1 μm/m

Précision en déformation

± 0,1% EM

Non linéarité

± 0,5% EM

Température d’utilisation

De -40°C à 105°C

Gamme de mesure de température

De -30°C à 80°C

Thermistance

3kΩ à 25°C

Précision en température

±1°C

Longueur utile du capteur

54mm ou 153mm

Diamètre maximal du capteur

25mm

Poids

300g

Longueur de câble

1.5 km

Matériaux:

  • Acier inoxydable
  • ABS
  • PVC

Options

Version MicroVibRR pour environnements radioactifs et hautes températures
