Détection de fuites de gaz ou d’air comprimé, quand les ultrasons génèrent des économies d’énergie

ven 04/10/2024 - 09:55

La hausse des prix de l’énergie impacte fortement le secteur de l’industrie. La moindre petite fuite sur un réseau de gaz ou d’air comprimé entraîne des pertes financières non négligeables.

La technologie de recherche des fuites par ultrasons permet de les identifier avec une grande efficacité.

Besoin d’un conseil ?

Laissez-nous vos coordonnées afin qu’on puisse vous rappeler.

Je veux être contacté par un expert

Ces deux dernières années ont vu le prix de l’énergie augmenter drastiquement. L’industrie prend de plein fouet cette hausse des prix : pour le secteur, la hausse des prix de l’électricité a été de 30% en 2022 et de 92% en 2023. Tous les observateurs s’accordent par ailleurs sur le fait que ces hausses devraient se poursuivre dans les prochaines années, avec par exemple une hausse entre 5 et 10% pour le gaz sur l’année 2024.

Eviter les fuites : première source d’économie d’énergie

Une fuite de gaz sur un réseau est une perte directe d’une énergie non consommée mais néanmoins facturée. Chaque micro-fuite sur un réseau peut représenter des centaines d’euros de perte par an. De la même façon les fuites sur les circuits d’air comprimé, génèrent quant à elle des pertes financières indirectes très importantes, du fait de la nature énergivore des compresseurs d’air. Selon l’ADEME, une seule fuite de 3 mm dans une conduite d’air comprimé peut coûter à l’industriel jusqu’à 3 000 euros par an. La chasse aux fuites devient dès lors un enjeu financier important.

Des détecteurs d'ultrasons pour repérer les fuites sur les réseaux de gaz ou d'air comprimé

Du fait des phénomènes de turbulences des fluides, les fuites sur un réseau sous pression ou à vide émettent toutes une fréquence sonore, qui dépend de la taille et de la forme de la fuite, mais aussi de la pression du gaz. 80% de ces fuites sont toutefois imperceptibles à l’oreille humaine, car d’une fréquence ultrasonique, supérieure à 20 000 Hertz.

Une caméra acoustique sera, quant à elle, parfaitement capable d’identifier ces sons et de localiser une potentielle fuite en analysant la source sonore. Grâce à des algorithmes, elle pourra interpréter cette source comme étant liée à une fuite.

Localiser, identifier, scanner, évaluer

Quels sont les avantages des appareils de détection ultrasonore ?

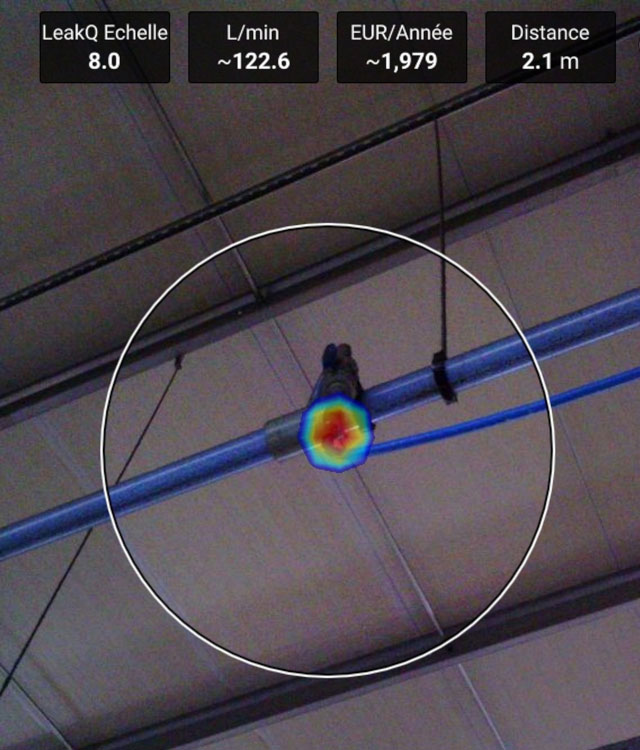

Les résultats de la caméra acoustique se traduisent par une image SoundMap™, une carte en couleurs superposée à l’image en lumière visible qui localise exactement la fuite.

Cette technologie présente de nombreux avantages dans une optique de détection de fuite :

Localiser avec précision l’emplacement d’une fuite à 50 mètres de distance
Identifier la fuite dans un environnement bruyant sans arrêter l’équipement
Scanner de grandes surfaces rapidement, la localisation des fuites est ainsi beaucoup plus rapide que d’autres méthodes
Evaluer le coût de la fuite en euros par an, grâce au paramétrage montant kW/heure

Les résultats de la caméra acoustique se traduisent par une image SoundMap™, une carte en couleurs superposée à l’image en lumière visible qui localise exactement la fuite.

Cette technologie présente de nombreux avantages dans une optique de détection de fuite :

Localiser avec précision l’emplacement d’une fuite à 50 mètres de distance
Identifier la fuite dans un environnement bruyant sans arrêter l’équipement
Scanner de grandes surfaces rapidement, la localisation des fuites est ainsi beaucoup plus rapide que d’autres méthodes
Evaluer le coût de la fuite en euros par an, grâce au paramétrage montant kW/heure

Autres applications

Quelles sont les autres applications de la méthodologie de recherche des ultrasons ?

La technologie de caméra optique et sa capacité à détecter les ultrasons propose d’autres applications pour les industriels :

Détection des décharges partielles : la caméra peut repérer les micro-amorçages (effet corona, courant de fuite sur têtes de câbles…) se produisant sur des cellules Haute Tension ou sur des transformateurs et menant à des dégradations des équipements internes aux cellules. La détection évite les arrêts de production inopinés en anticipant les opérations de maintenance
Contrôle d’étanchéité : la caméra optique peut repérer des défaillances sur des installations de stockage, comme des silos de farine en identifiant un joint torique en mauvais état ou un écrou excessivement serré sur la porte du récipient

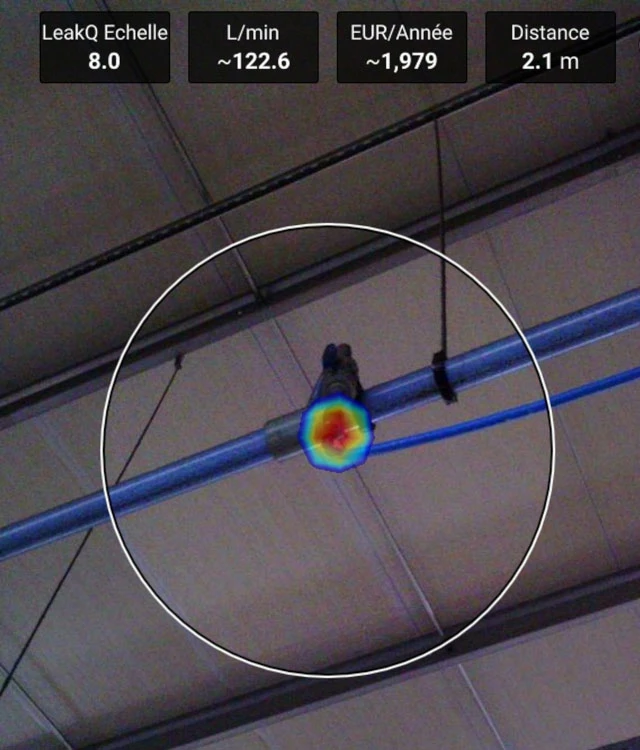

détection fuite de gaz ou d'eau au plafond

La technologie de caméra optique et sa capacité à détecter les ultrasons propose d’autres applications pour les industriels :

Détection des décharges partielles : la caméra peut repérer les micro-amorçages (effet corona, courant de fuite sur têtes de câbles…) se produisant sur des cellules Haute Tension ou sur des transformateurs et menant à des dégradations des équipements internes aux cellules. La détection évite les arrêts de production inopinés en anticipant les opérations de maintenance
Contrôle d’étanchéité : la caméra optique peut repérer des défaillances sur des installations de stockage, comme des silos de farine en identifiant un joint torique en mauvais état ou un écrou excessivement serré sur la porte du récipient

SOCOTEC réalise pour vous des détections de fuite par ultrasons

Les experts de SOCOTEC disposent des compétences ainsi que des équipements nécessaires pour réaliser au sein de votre site industriel une détection de fuite sur vos réseaux de gaz ou d’air comprimé. Ils vous accompagnent plus globalement dans l’élaboration d’une stratégie de réduction de votre consommation énergétique, ainsi que dans le déploiement d’autres contrôles non destructifs permettant d’optimiser la maintenance et de prolonger la durée de vie de vos installations.

Pour plus d’informations, nous vous invitons à découvrir le replay de notre webinaire dédié à la détection des fuites de gaz ou d'air comprimé

Green Trust

SOCOTEC a regroupé au sein du programme Green Trust l’ensemble des missions permettant de réduire l’impact environnemental de ses clients, en suivant les objectifs de la taxonomie européenne. La recherche globale d’économie d’énergie et d’amélioration de l’efficacité énergétique figure parmi nos expertises à la disposition des industriels.
