Prisme topographique prisme optique est utilisés pour le suivi topographique, ils se fixent sur des supports sous forme de L, permettant une fixation facile sur les murs à l’aide d’un goujon de diamètre 6mm ou 8mm.

Etre accompagné par SOCOTEC

socotec_trusttech_bysocotec-logo



SOCOTEC vous accompagne dans l’exploitation et la maintenance de votre projet, en vous proposant son expertise technologique et data.





Prisme topographique prisme optique est une méthode de suivi topographique

Les supports en forme de L offrent l’avantage de tourner et orienter les prismes facilement selon la position du théodolite qui les vise.

Afin de s’adapter à différents types de supports et de structures à suivre, il existe un autre type de prisme protégé par une plaque en aluminium.

Ce type de prisme dit anti -vandalisme permet de suivre le nivellement de voiries à partir des stations totales robotisées.

Ces prismes anti-vandalisme sont utilisés en bordure de chaussée sans gêne occasionné pour les véhicules circulant.

Contactez nos experts

Maxime TATIN

Directeur Général Adjoint - Directeur Business Line Construction, Infrastructure et Patrimoine (CIP) SOCOTEC Monitoring France

Directeur Général Adjoint - Directeur Business Line Construction, Infrastructure et Patrimoine (CIP) SOCOTEC Monitoring France

maximetatin@cementys.com

Thibault COLETTE

Ingénieur géomètre SOCOTEC Monitoring France

Ingénieur géomètre SOCOTEC Monitoring France

thibaultcolette@cementys.com

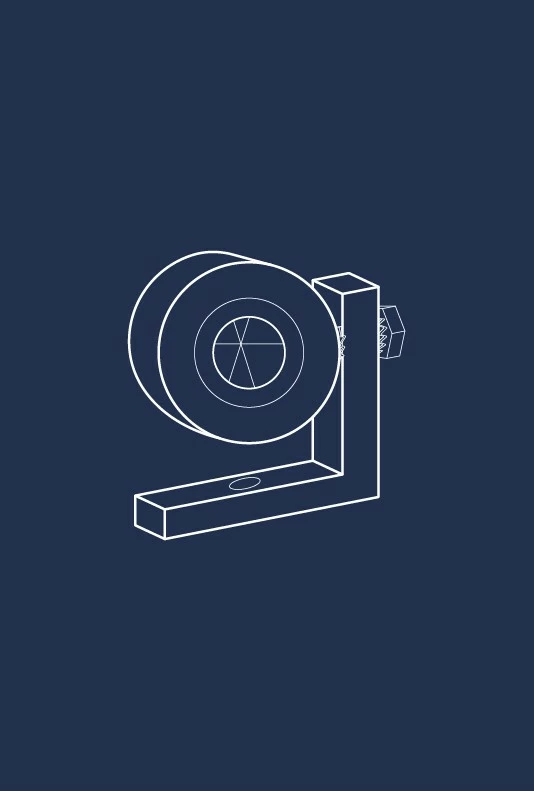

cementys-capteurs-prismeoptique

PRISME TOPOGRAPHIQUE PRISME OPTIQUE

Applications

Les prismes sont utilisés pour surveiller :

  • Les réseaux ferroviaires.
  • Les mouvements des parois moulées des ouvrages lors des travaux de terrassement.
  • Les déformations possibles, les zones sensibles, les rotations, les mouvements des sols, etc.

Les prismes sont utilisés pour surveiller :

  • Les réseaux ferroviaires.
  • Les mouvements des parois moulées des ouvrages lors des travaux de terrassement.
  • Les déformations possibles, les zones sensibles, les rotations, les mouvements des sols, etc.

CARACTÉRISTIQUES

Prisme topographique

Technologie

re

Constante prisme

Plus de 8.9 mm

Gamme I.R.max

2000 mm

Diamètre prisme

25.4 mm

Matériau du prisme

BK7

Dimension L bar

75x75x15
