Le théodolite est un instrument optique de précision conçu pour mesurer les angles horizontaux et verticaux sur le terrain. Indispensable en topographie, il permet de réaliser des levés, des implantations et des contrôles d'ouvrages avec une grande fiabilité.
Les géomètres, ingénieurs et professionnels du BTP l'utilisent pour cartographier un territoire, vérifier des alignements ou poser les bases d'un projet de construction. Des modèles mécaniques aux théodolites électroniques, les solutions disponibles s'adaptent à chaque besoin.
Pourquoi mettre en place une surveillance topographique ?
Contactez nos experts
Vous effectuez des travaux à proximité d’ouvrages sensibles
(voies ferrées, bâtis, ouvrages d’art, ...)
Vous souhaitez suivre sur le long terme la stabilité d’un ouvrage
(patrimoine historique, ...)
Votre chantier nécessite un pilotage précis pour un évènement sensible
(suivi de tunnelier en surface, traversée sous voies, vérinage, ...).
Vous devez évaluer la stabilité de votre ouvrage
(essai de chargement, ...).
Utilisation du théodolite pour le relevé topographique
Le théodolite s'impose comme un instrument incontournable dans les opérations de topographie, où sa précision angulaire permet de réaliser des relevés topographiques détaillés. Sur le terrain, le géomètre l'utilise pour mesurer et représenter l'ensemble des éléments naturels et artificiels d'un site avant toute intervention. Ces relevés constituent la base indispensable à la planification des projets de construction et d'aménagement.
Dans le secteur du BTP et des travaux publics, le théodolite intervient à chaque étape d'un chantier. Lors de la phase d'implantation, il permet de transposer sur le terrain les éléments calculés sur plan : axes de voies, limites parcellaires, altitudes de référence. Pendant les travaux, les systèmes de mesure topographique assurent le contrôle dimensionnel des ouvrages et vérifient la conformité des réalisations avec les données techniques du projet.
La surveillance d'ouvrages représente un autre usage majeur, particulièrement dans le génie civil et pour le suivi du patrimoine historique. Couplé à des prismes, le théodolite robotisé détecte les déplacements millimétriques et garantit ainsi la stabilité des structures sensibles. Ces applications concernent aussi bien les chantiers d'infrastructures que les opérations d'alignement et de nivellement de haute précision.
Une expertise terrain reconnue
Les équipes de SOCOTEC interviennent sur les chantiers les plus exigeants, notamment sur plusieurs tronçons du Grand Paris où environ 300 stations totales robotisées fonctionnent simultanément pour surveiller les ouvrages impactés par le passage des tunneliers. Cette référence illustre notre capacité à déployer des dispositifs de surveillance à grande échelle.
Nos équipes sont formées pour intervenir dans tous les environnements : voies ferrées, espaces confinés, travail en hauteur ou encore zones sensibles. La station totale robotisée offre une facilité d'utilisation qui permet un déploiement rapide, même dans des conditions complexes. Associée à des accessoires essentiels comme les prismes et les systèmes de topographie laser, cette technologie garantit une précision millimétrique comparable à celle d'un niveau-laser de haute précision.
Du diagnostic à la diffusion des données
SOCOTEC vous accompagne de bout en bout sur vos opérations de surveillance. Nous prenons connaissance de votre projet pour établir une proposition technique détaillée, optimisée selon votre besoin et notre retour d'expérience. Nous dimensionnons le nombre de théodolites et de prismes nécessaires, puis installons le matériel sur site en intégrant vos contraintes spécifiques.

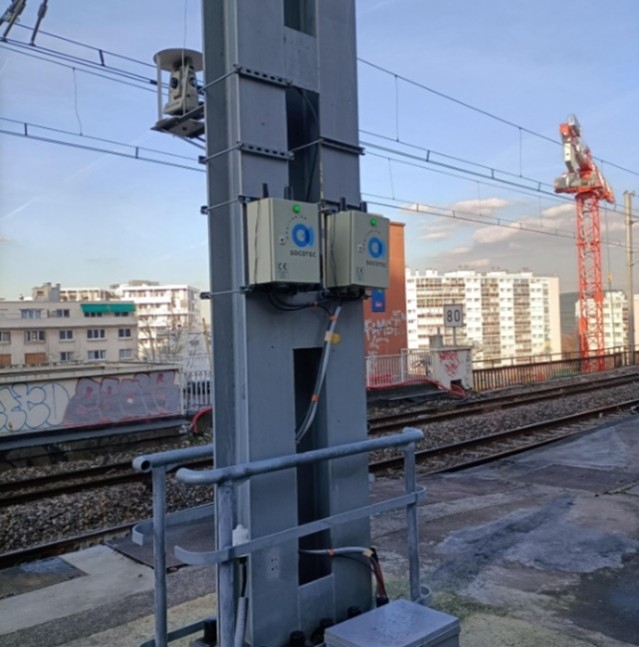

Une fois en place, les théodolites sont pilotés à distance via un coffret d'acquisition qui transmet les données en temps réel sur notre plateforme en ligne. Des alertes automatiques peuvent être configurées en cas de dépassement des seuils définis, vous permettant de réagir immédiatement à toute évolution critique de l'ouvrage surveillé.
Besoin de mettre en place une surveillance topographique ?
Découvrez nos solutions d'auscultation topographique
Ils nous font confiance : Les chantiers du Grand Paris

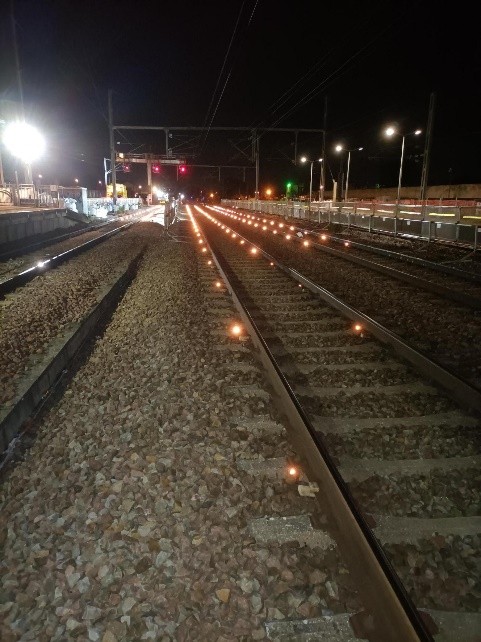

Les équipes de SOCOTEC interviennent sur plusieurs tronçons du Grand Paris afin de surveiller les ouvrages impactés par les travaux et le passage du tunnelier. Cela représente environ 300 stations (appelées théodolites) simultanément en action !

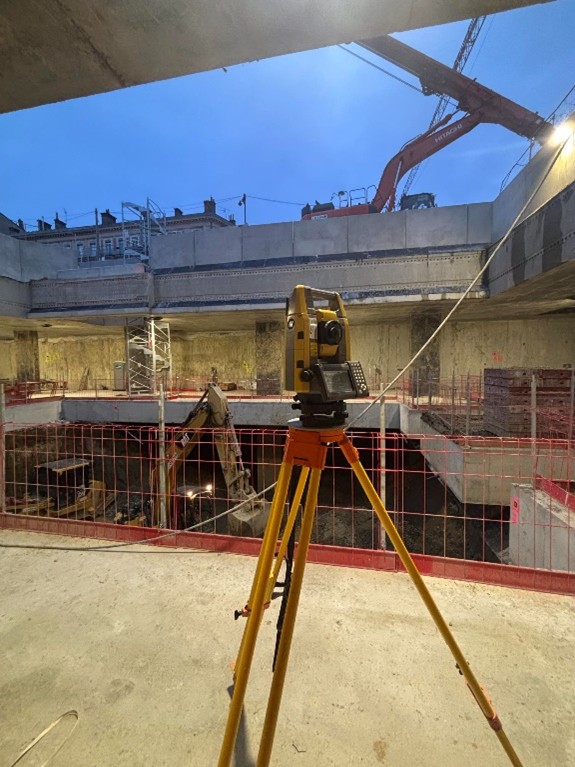

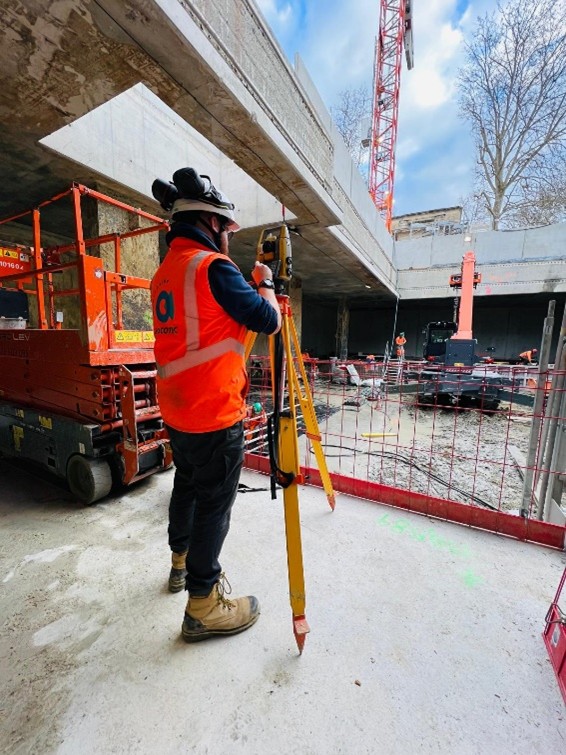

Des mesures manuelles peuvent également compléter le suivi.
Questions fréquentes sur le théodolite en topographie
Les différents types de théodolite : du théodolite ancien au théodolite électronique
Les premiers théodolites mécaniques, apparus au XVIe siècle, fonctionnaient selon un principe optique avec lecture manuelle des angles sur des cercles gradués. Ces instruments nécessitaient une grande expertise pour obtenir des mesures précises.
L'évolution technologique a conduit au développement des théodolites électroniques dans les années 1950, qui intègrent des affichages numériques et permettent une lecture directe des valeurs angulaires. Les différents modèles disponibles aujourd'hui couvrent une large gamme de précisions, exprimées en secondes d'arc (1″, 2″ ou 5″ selon le modèle). Ces performances sont adaptées aux exigences spécifiques de chaque projet topographique.
La station totale : l'outil du géomètre moderne
La station totale représente l'aboutissement de l'évolution du théodolite classique. Cet instrument combine un théodolite électronique avec un télémètre électronique (EDM), permettant de mesurer simultanément les angles horizontaux, les angles verticaux et les distances par laser. Le microprocesseur embarqué calcule automatiquement les coordonnées (X, Y, Z) de chaque point visé, éliminant les calculs manuels et la prise de notes. C'est aujourd'hui l'outil principal du géomètre, utilisé pour les levés topographiques, l'implantation et le suivi de chantier.
Critère | Théodolite mécanique | Théodolite électronique | Station totale |
Type de mesure | Angles uniquement (lecture manuelle) | Angles (affichage numérique) | Angles + distances par laser |
Précision | Variable selon l'opérateur | 1″ à 5″ | 1″ à 5″ + distance au mm |
Facilité d'utilisation | Expertise élevée requise | Lecture simplifiée | Calcul automatique des coordonnées |
Applications | Travaux historiques, formation | Mesures angulaires de précision | Levés topographiques, implantation, surveillance |
Quel est le rôle d'un théodolite ?
Le théodolite est un instrument d'optique essentiel en topographie qui permet de mesurer avec précision les angles horizontaux et verticaux. Il sert à réaliser des levés topographiques, des implantations de structures et des mesures angulaires nécessaires à la cartographie.
En géodésie, il détermine les coordonnées d'un point par triangulation, tandis que sur les chantiers de construction, il assure l'alignement et le positionnement exact des ouvrages.
Couplé à un prisme, le théodolite peut détecter des déplacements millimétriques, ce qui en fait un outil de référence pour la surveillance d'ouvrages sensibles et le contrôle de stabilité.
Quel est le prix d'un théodolite de topographie ?
Le prix d'un théodolite de topographie varie généralement entre 900 et 5 000 euros selon les caractéristiques techniques et la marque. Les modèles mécaniques d'entrée de gamme se situent autour de 950 euros, tandis que les théodolites électroniques et les stations totales haut de gamme peuvent atteindre 5 000 euros.
Le coût dépend principalement de la précision de l'appareil, du grossissement de la lunette, de la distance de visée et des fonctionnalités intégrées. Pour des conseils en topographie adaptés à vos besoins, il est recommandé de comparer les performances des différentes marques disponibles sur le marché.
Quelle est la différence entre un théodolite et un niveau de chantier ?
La principale différence réside dans les capacités de mesure de ces deux instruments.
- Le théodolite mesure les angles dans deux plans simultanément (horizontal et vertical), ce qui permet de déterminer des coordonnées tridimensionnelles et de réaliser des implantations complexes.
- À l'inverse, le niveau de chantier, également appelé niveau optique, se concentre exclusivement sur la mesure des différences d'altitude entre plusieurs points.
Si votre projet nécessite uniquement un contrôle altimétrique, un niveau optique suffira. En revanche, pour des travaux d'arpentage complets, de surveillance d'ouvrages ou d'implantation précise, le théodolite s'impose comme l'instrument de référence.
