Ai-je l’obligation de contrôler périodiquement mes racks de stockage ?

Il n’y a pas d’arrêté imposant le contrôle périodique des systèmes de stockage.Néanmoins, les articles L4321-1 et R4322-1 du code du travail indiquent que les équipements de travail doivent être maintenus de manière à préserver la santé et la sécurité des travailleurs.De plus, les risques liés à l’utilisation des systèmes de stockage doivent être identifiés dans le document unique. Le contrôle périodique représente dans ce cadre une mesure de prévention des risques.

Quelle est la périodicité du contrôle d’état de conservation des rayonnages ?

Selon la norme NF EN 15635, la fréquence des contrôles est déterminée par le responsable de la sécurité des systèmes de stockage (PRSES) en fonction de l’utilisation des racks de stockage. Le délai entre deux contrôles par un expert ne devra pas excéder 12 mois.

Puis-je modifier moi-même les hauteurs des niveaux de pose de mes rayonnages ?

Les lisses de stockage étant agrafées sur les montants d’échelles, il est simple de déplacer un niveau de pose. Le déplacement d’un ou plusieurs niveaux peut impacter la stabilité longitudinale et modifier la capacité portante de la structure.Toute modification des racks de stockage doit faire l’objet d’un accord du fournisseur du système de stockage. Les notices mentionnant les charges placées en extrémité des rayonnages doivent être actualisées en fonction des modifications réalisées.

Vérification des racks
de stockage

Q: Quel référentiel s’applique à la vérification des racks de stockage ?

Depuis janvier 2009, la norme NF EN 15635 « systèmes de stockage statiques en acier – utilisation et maintenance de système de stockage » est la norme de référence pour le contrôle périodique et la vérification avant mise en service des rayonnages.Elle introduit la notion de classification des dommages sur les racks (niveaux vert, orange ou rouge) et précise les actions à mener pour les rayonnages existants.Pour la vérification avant mise en service, la norme NF EN 15635 est utilisée conjointement avec les prescriptions de la brochure INRS ED771.

Q: Je subis une mise en demeure de l’inspection du travail car les charges maximales admissibles des rayonnages ne sont pas affichées. Que faire ?

Plusieurs possibilités :> Le fournisseur des rayonnages est connu : il faut contacter le fournisseur pour lui demander s’il accepte de fournir les plaques de charge du système concerné. Une visite préalable sur site est recommandée pour s’assurer du modèle exact de rayonnage, des configurations (hauteurs des niveaux, longueur des lisses) et de l’état de conservation des rayonnages.> Si le fournisseur des rayonnages est inconnu ou s’il refuse de fournir les plaques de charge :Si l’état de conservation des rayonnages n’est pas satisfaisant : mise au rebut des anciens rayonnages et installation de rayonnages neufs équipés de notices mentionnant les charges.Si l’état de conservation des rayonnages est satisfaisant (ou que les éléments endommagés ont été réparés) : réalisation par un expert d’un diagnostic solidité permettant de déterminer les charges maximales admissibles.Nota : sur du matériel ancien pour lequel des pièces détachées ne sont plus disponibles (fournisseur ayant cessé l’activité, gamme ancienne plus produite aujourd’hui,…), une solution consiste à démonter une rangée complète de rayonnage et d’utiliser les pièces en bon état pour maintenir le reste de l’installation. La rangée démontée peut être remplacée par du matériel neuf afin de ne pas réduire la capacité de stockage dans l’entrepôt.

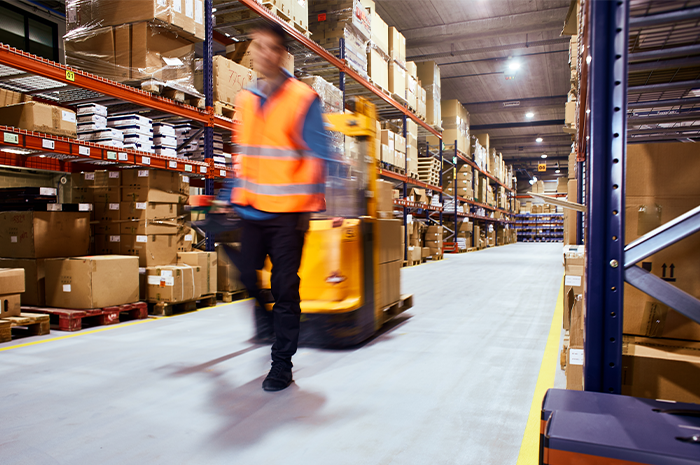

L’augmentation des besoins de stockage a entraîné le développement des dispositifs de stockage en hauteur : les rayonnages métalliques.

Les rayonnages métalliques, d’une apparente simplicité, présentent néanmoins des risques pour les personnes se déplaçant à proximité.

Ces risques proviennent :

De la circulation des chariots (collision contre les structures, …)
Des chutes de charges (supports en mauvais état, instabilité des empilements, …)
D’écroulement partiel ou total des structures (résultant d’un défaut de conception de l’équipement, défaut de maintenance, …)
Des conditions d’exploitation (éclairage insuffisant, surcharges, modifications, …)

Une attention particulière doit donc être portée sur la conformité et la maintenance des systèmes de stockage.

Contactez nos experts

Hervé DEMADE

Directeur commercial, SOCOTEC Équipements

webmaster@socotec.com

Racks de stockage, comment prévenir les risques ?

01 / 05

[{"id":"3227","title":[{"value":"Ai-je l\u2019obligation de contr\u00f4ler p\u00e9riodiquement mes racks de stockage ?"}],"text":[{"value":"Il n\u2019y a pas d\u2019arr\u00eat\u00e9 imposant le contr\u00f4le p\u00e9riodique des syst\u00e8mes de stockage. N\u00e9anmoins, les articles L4321-1 et R4322-1 du code du travail indiquent que les \u00e9quipements de travail doivent \u00eatre maintenus de mani\u00e8re \u00e0 pr\u00e9server la sant\u00e9 et la s\u00e9curit\u00e9 des travailleurs. De plus, les risques li\u00e9s \u00e0 l\u2019utilisation des syst\u00e8mes de stockage doivent \u00eatre identifi\u00e9s dans le document unique. Le contr\u00f4le p\u00e9riodique repr\u00e9sente dans ce cadre une mesure de pr\u00e9vention des risques.<\/p>"}]},{"id":"3228","title":[{"value":"Quel r\u00e9f\u00e9rentiel s\u2019applique \u00e0 la v\u00e9rification des racks de stockage ?"}],"text":[{"value":"Depuis janvier 2009, la norme NF EN 15635 \u00ab syst\u00e8mes de stockage statiques en acier \u2013 utilisation et maintenance de syst\u00e8me de stockage \u00bb est la norme de r\u00e9f\u00e9rence pour le contr\u00f4le p\u00e9riodique et la v\u00e9rification avant mise en service des rayonnages. Elle introduit la notion de classification des dommages sur les racks (niveaux vert, orange ou rouge) et pr\u00e9cise les actions \u00e0 mener pour les rayonnages existants. Pour la v\u00e9rification avant mise en service, la norme NF EN 15635 est utilis\u00e9e conjointement avec les prescriptions de la brochure INRS ED771.<\/p>"}]},{"id":"3229","title":[{"value":"Quelle est la p\u00e9riodicit\u00e9 du contr\u00f4le d\u2019\u00e9tat de conservation des rayonnages ?"}],"text":[{"value":"Selon la norme NF EN 15635, la fr\u00e9quence des contr\u00f4les est d\u00e9termin\u00e9e par le responsable de la s\u00e9curit\u00e9 des syst\u00e8mes de stockage (PRSES) en fonction de l\u2019utilisation des racks de stockage. Le d\u00e9lai entre deux contr\u00f4les par un expert ne devra pas exc\u00e9der 12 mois.<\/p>"}]},{"id":"3230","title":[{"value":"Puis-je modifier moi-m\u00eame les hauteurs des niveaux de pose de mes rayonnages ?"}],"text":[{"value":"Les lisses de stockage \u00e9tant agraf\u00e9es sur les montants d\u2019\u00e9chelles, il est simple de d\u00e9placer un niveau de pose. Le d\u00e9placement d\u2019un ou plusieurs niveaux peut impacter la stabilit\u00e9 longitudinale et modifier la capacit\u00e9 portante de la structure. Toute modification des racks de stockage doit faire l\u2019objet d\u2019un accord du fournisseur du syst\u00e8me de stockage. Les notices mentionnant les charges plac\u00e9es en extr\u00e9mit\u00e9 des rayonnages doivent \u00eatre actualis\u00e9es en fonction des modifications r\u00e9alis\u00e9es.<\/p>"}]},{"id":"3231","title":[{"value":"Je subis une mise en demeure de l\u2019inspection du travail car les charges maximales admissibles des rayonnages ne sont pas affich\u00e9es. Que faire ?"}],"text":[{"value":"Plusieurs possibilit\u00e9s : &gt; Le fournisseur des rayonnages est connu : il faut contacter le fournisseur pour lui demander s\u2019il accepte de fournir les plaques de charge du syst\u00e8me concern\u00e9. Une visite pr\u00e9alable sur site est recommand\u00e9e pour s\u2019assurer du mod\u00e8le exact de rayonnage, des configurations (hauteurs des niveaux, longueur des lisses) et de l\u2019\u00e9tat de conservation des rayonnages. &gt; Si le fournisseur des rayonnages est inconnu ou s\u2019il refuse de fournir les plaques de charge : Si l\u2019\u00e9tat de conservation des rayonnages n\u2019est pas satisfaisant : mise au rebut des anciens rayonnages et installation de rayonnages neufs \u00e9quip\u00e9s de notices mentionnant les charges. Si l\u2019\u00e9tat de conservation des rayonnages est satisfaisant (ou que les \u00e9l\u00e9ments endommag\u00e9s ont \u00e9t\u00e9 r\u00e9par\u00e9s) : r\u00e9alisation par un expert d\u2019un diagnostic solidit\u00e9 permettant de d\u00e9terminer les charges maximales admissibles. Nota : sur du mat\u00e9riel ancien pour lequel des pi\u00e8ces d\u00e9tach\u00e9es ne sont plus disponibles (fournisseur ayant cess\u00e9 l\u2019activit\u00e9, gamme ancienne plus produite aujourd\u2019hui,\u2026), une solution consiste \u00e0 d\u00e9monter une rang\u00e9e compl\u00e8te de rayonnage et d\u2019utiliser les pi\u00e8ces en bon \u00e9tat pour maintenir le reste de l\u2019installation. La rang\u00e9e d\u00e9mont\u00e9e peut \u00eatre remplac\u00e9e par du mat\u00e9riel neuf afin de ne pas r\u00e9duire la capacit\u00e9 de stockage dans l\u2019entrep\u00f4t.<\/p>"}]}]

Vos attentes

Vous êtes propriétaire, gestionnaire ou exploitant et vous souhaitez :

Assurer la sécurité de vos collaborateurs
Faire vérifier la conformité de vos racks de stockage

Notre offre

Nous vous proposons :

Une vérification avant mise en service pour les racks de stockage neufs ou re-conditionnés
Un contrôle géométrique des tolérances d’installation, pour tous types de rayonnages et notamment pour les rayonnages desservis par chariots tri directionnels ou par transtockeurs
L’inspection périodique
Le diagnostic solidité de systèmes de stockage existants permettant de déterminer la charge maximale utile
La formation des utilisateurs leur permettant d’assurer des contrôles visuels intermédiaires en interne comme stipulé dans la NF EN 15635

Nos engagements

Des compétences techniques spécialisées multi-domaines
Une expertise en ingénierie de la maintenance technique des équipements
Une garantie d’objectivité grâce à nos 150 reconnaissances externes et à notre position de tierce partie indépendante
Une garantie de confidentialité liée à notre engagement de partenariat durable avec nos clients et fournisseurs
Une vision globale permettant la réalisation de benchmark en matière d’exploitation-maintenance

Expertise par calculs

EXPERTISE, ETUDES & CALCULS, ASSISTANCE A LA CONCEPTION

Grâce à notre savoir-faire, nous sommes capables de modéliser les grandeurs, les caractéristiques et les comportements mécaniques, thermiques ou fluides de vos biens ou projets. Notre prestation permet de visualiser, analyser, comprendre, vérifier et caractériser les bons dimensionnements.

Types de biens et de projets :

Equipements nucléaires, industriels et projets R&D
Equipements et accessoires de levage et de manutention
Equipements de stockage, matériels de transport
Appareils à pression
Systèmes aérauliques & thermiques
Incendies & ruines en chaine
Bâtiments, charpentes
Simulations accidentelles – chute, impact, explosion

Types de prestations :

Assistance à l’élaboration de notes de calculs
Etudes de faisabilité
Vérifications et avis de notes de calculs
Vérification du dimensionnement par le calcul
Revues de conception
Conduites de projets

Découvrez notre expertise

Types de biens et de projets :

Equipements nucléaires, industriels et projets R&D
Equipements et accessoires de levage et de manutention
Equipements de stockage, matériels de transport
Appareils à pression
Systèmes aérauliques & thermiques
Incendies & ruines en chaine
Bâtiments, charpentes
Simulations accidentelles – chute, impact, explosion

Types de prestations :

Assistance à l’élaboration de notes de calculs
Etudes de faisabilité
Vérifications et avis de notes de calculs
Vérification du dimensionnement par le calcul
Revues de conception
Conduites de projets

Une méthode sûre, rapide et économique

Inspection par drone

L’inspection ou le diagnostic par drone est une méthode très efficace. Le drone accède facilement à des endroits inaccessibles et fournit en quelques minutes des prises de vue aériennes de haute définition.

L’inspection par drone offre de nombreux avantages :

Sécurité : elle limite les risques associés aux interventions en hauteur
Rapidité : elle permet de couvrir de vastes zones rapidement.
Accessibilité : elle garantit l’accès à des zones difficiles de par leur hauteur notamment.
Economique : elle réduit le temps d’immobilisation de l’installation et permet même de ne pas interrompre la production et le flux logistique

Il est à noter que l'inspection par drone ne se limite pas à la prise de photos et de vidéos. Elle peut également inclure la thermographie infrarouge pour détecter les points chauds et autres anomalies thermiques.

La double compétence de nos intervenants en expertise technique et pilotage de drone leur permet d’adapter l’inspection au fur et à mesure des constats relevés.

Une fois l'inspection terminée, les données sont analysées par nos experts qui rédigent un rapport détaillé sur l'état de l’installation, les anomalies détectées, les recommandations et les actions à entreprendre.

L’inspection par drone offre de nombreux avantages :

Sécurité : elle limite les risques associés aux interventions en hauteur
Rapidité : elle permet de couvrir de vastes zones rapidement.
Accessibilité : elle garantit l’accès à des zones difficiles de par leur hauteur notamment.
Economique : elle réduit le temps d’immobilisation de l’installation et permet même de ne pas interrompre la production et le flux logistique

La double compétence de nos intervenants en expertise technique et pilotage de drone leur permet d’adapter l’inspection au fur et à mesure des constats relevés.
